OSI 7계층별 이해

1. Physical layer

• 물리적 연결과 관련된 정보를 정의 → 주로 전기 신호 전달과 관련

장비

• 허브, 리피터 : 네트워크 통신을 중재하는 네트워크 장비
• 케이블과 커넥터 : 케이블
• 트랜시버 : 컴퓨터의 랜 카드와 케이블을 연결하는 장치
• 탭 : 네트워크 모니터링과 패킷 분석을 위해 전기 신호를 다른 장비로 복제

• 전기 신호를 그대로 잘 전달하는 것이 목적
  • 전기 신호가 1계층 장비에 들어오면 이 전기 신호를 재생성하여 내보냄
• 주소의 개념이 없으므로 전기 신호가 들어온 포트를 제외하고 모든 포트에 같은 전기 신호를 전송



2. Data link layer

• 전기 신호를 모아 우리가 알아볼 수 있는 데이터 형태로 처리

목적

• 1 계층의 목적 : 전기 신호를 정확히 전달
• 2 계층의 목적 : 주소 정보를 정의하고 정확한 주소로 통신이 되도록 하는데 초첨이 맞춰짐
  • 출발지와 도착지 주소를 확인하고 내게 보낸 것이 맞는지, 내가 처리해야 하는지에 대해 검사한 후 데이터 처리 수행
• 주소 체계가 생기면서 여러 통신이 한꺼번에 이루어지는 것을 구분하기 위한 기능이 주로 정의됨
• 데이터에 대한 에러 탐지하거나 고치는 역할 수행
  • 과거에는 신뢰할 수 없는 미디어를 이용해 통신하는 경우도 많아 2계층에서 에러 탐지, 수정, 재전송했지만 이더넷 기반 네트워크의 2계층에서는 에러를 탐지하는 역할만 수행

Flow Control

주소 체계를 통해 동시에 여러명과 통신할 수 있으므로 무작정 데이터를 던지는 것이 아니라, 받는 사람이 현재 데이터를 받을 수 있는지 확인하는 작업

2 계층의 가장 큰 특징

• MAC 이라는 주소 체계가 있다는 것

네트워크 구성 요소
네트워크 인터페이스 카드와 스위치(Switch)

• 둘다 MAC 주소를 이해할 수 있고 스위치는 MAC 주소를 보고 통신해야 할 포트를 지정해 내보내는 능력이 있음



네트워크 인터페이스 카드

역할

1. 전기 신호를 데이터 형태로 만든다
2. 목적지 MAC 주소와 출발지 MAC 주소를 확인한다...
3. 네트워크 인터페이스 카드의 MAC 주소를 확인한다.
4. 목적지 MAC 주소와 네트워크 인터페이스 카드가 갖고 있는 MAC 주소가 맞으면 데이터를 처리

if 목적지 MAC 주소 == 네트워크 인터페이스 카드가 갖고 있는 MAC 주소:
	데이터 처리()
else:
	데이터 폐기()



네트워크 인터페이스 카드(랜카드)에는 고유 MAC 주소가 있음

• 입력되는 전기 신호 → 데이터 형태로 만들고
• 데이터에서 도착지 MAC 주소를 확인 후 카드의 MAC 주소와 비교
• 자신에게 들어오는 전기 신호가 맞으면 데이터를 상위 계층에서 처리할 수 있도록 메모리에 적재



3. Network layer

IP주소와 같은 논리적인 주소가 정의됨

데이터 통신의 경우 두 가지 주소가 사용됨

• 물리적인 MAC 주소 in 2 계층
• 논리적인 IP 주소 in 3 계층 : MAC 주소와 달리 IP 주소는 사용자가 환경에 맞게 변경해 사용가능

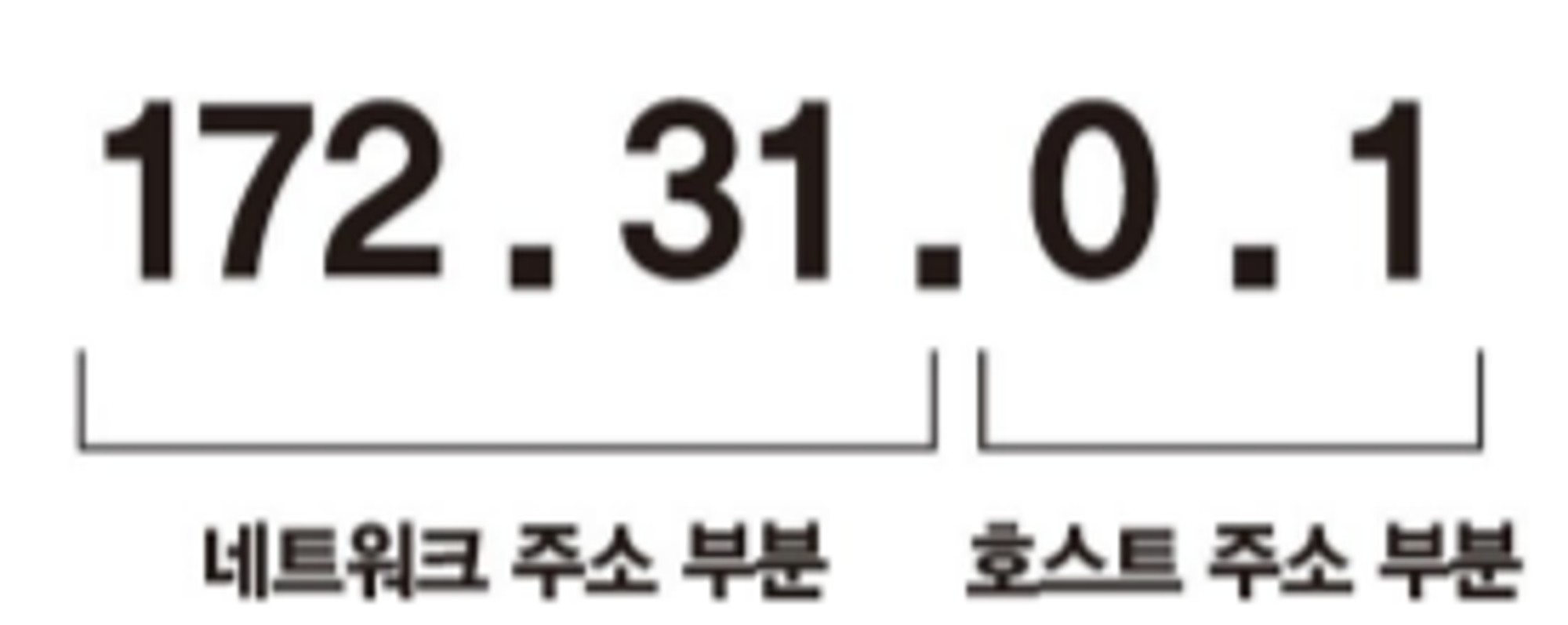

IP 주소 구성

• 네트워크 주소 부분 + 호스트 주소 부문



동작하는 장비

라우터

• 3계층에서 정의한 ip 주소를 이해
• IP 주소를 사용해 최적의 경로를 찾아주고 해당 경로로 패킷을 전송하는 역할



4. Transport layer

실제로 해당 데이터들이 정상적으로 잘 보내지도록 확인하는 역할

패킷 네트워크는 데이터를 분할해 패킷에 실어보내다 보니 중간에 패킷이 유실되거나 순서가 바뀌는 경우가 생길 수 있음 → 이를 바로 잡아주는 역할

4계층에서 패킷을 분할할 때 패킷 헤더에 보내는 순서와 받는 순서를 적어 통신

• 패킷이 유실되면 재전송 요청 가능
• 순서가 뒤바뀌더라도 바로 잡을 수 있음
• 시퀀스 번호 : 패킷에 보내는 순서를 명시한 것
• ACK 번호 (Acknowledgement Number) : 패킷받는 순서를 나타낸 것
• 뿐만 아니라, 장치 내의 많은 애플리케이션을 구분할 수 있도록 포트 번호(Port Number)를 사용해 상위 애플리케이션을 구분

동작하는 장비

로드 밸런서, 방화벽

• 4계층에서 볼 수 있는 애플리케이션 구분자(포트 번호)와 시퀀스, ACK 번호 정보를 이용해 부하를 분산하거나 보안 정책을 수립해 패킷의 통과 & 차단을 수행



5. Session layer

• 양 끝단의 응용 프로세스가 연결을 성립하도록 도와주고 연결이 안정적으로 유지되도록 관리하고 작업 완료 후에는 이 연결을 끊은 역할
• TCP/IP 세션을 만들고 없애는 책임을 짐
• 에러로 중단된 통신에 대해 에러 복구과 재전송도 수행



6. Presentation layer

• 표현 방식이 다른 애플리케이션이나 시스템 간의 통신을 돕기 위해 하나의 통일된 구문 형식으로 변환시키는 기능을 수행
• 일종의 번역기나 변환기 역할
  • EX) MIME 인코딩, 암호화, 압축, 코드 변환 등이 이 계층에서 이뤄짐



7. Application layer

애플리케이션 프로세스를 정의하고 애플리케이션 서비스를 수행

• 네트워크 소프트웨어의 UI 부분이나 사용자 입,출력 부분을 정의하는 역할
• 대표적인 프로토콜로 FTP, SMTP, HTTP, TELNET이 있음
